光变材料感光变色粉介绍说明

顶凡光变粉介绍说明：
一. 光谱基本常识：顶凡光变粉紫外线按不同波段分为三种，波长在250（nm）以下的为UVC，皮长在250-320（nm）以内的为UVB，波长在320-380(nm)以内的为UVA。可见光范围380-800（nm），红外光范围为900-1800（nm）

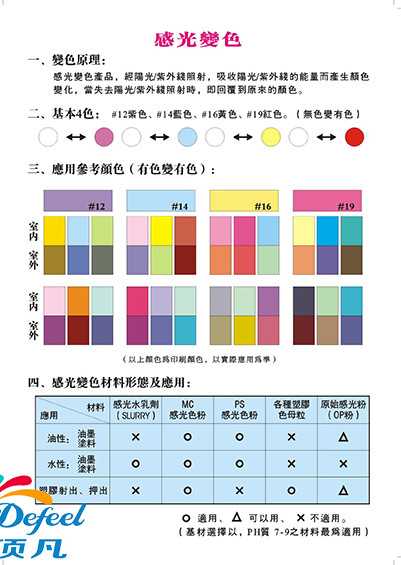

二. 光变色原理：顶凡光变粉利用UVA的能量将感光分子键打开，使它从低能阶跳到高能阶。即从不可见光跳到可见光，从而产生颜色的变化。当失去紫外线照射或温度升高超过45ºC时，感光分子键关闭，即回复到原来的颜色。

三.感光变色材料形态及应用：
原始光变粉OP粉

1、顶凡变色颜料光变粉可以溶解于各种溶剂中，故使用时不受粒径大小限制，如甲苯、二甲苯、MEK…等，但各种溶剂因极性及溶解度不同，OP粉会产生色相移转，因此使用时最好建立标准溶剂。

2、顶凡光变粉各种基本色彼此间可以相互混合（无色或浅色变有色），也可以和一般染料，相互混合使用（有色变有色）。

3、各种不同溶剂、极性和基材都会对OP粉产生颜色变化影响，所以同一染料在不同溶剂、极性和不同基材都会有不同颜色表现。

4、顶凡光变粉耐热最高温度OP#12为236ºC、OP#14为256ºC、OP#16为240ºC、OP#19为2220C，使用时最好降低10ºC以上，避免热分解。

5、OP粉使用时须和光安定剂、抗氧化剂并用，光安定剂和抗氧化剂的用量为OP粉的0.5-5倍。

6、使用时因基材软硬度不同而不同，愈软及愈厚等基材使用量愈少，光变色疲乏可能因UV光曝光时间、酸性、放射性和湿度等的作用而引起的。

7、变色回复过程，可能由于UV光消失或温度增加（45ºC以上）而形成。

8、避免和UV吸收剂并用，因UV吸收剂和原始光变粉都是吸收UVA光波，会造成变色效果减低。

9、OP粉本身在紫外线光下不会有颜色变化，须经有媒介体才可使颜色产生变化。
